Cynhyrchion
Rhannau sbâr peiriant melino CNC
Enw'r cynnyrch: ck6163/80 Categori: turn CNC Mynegai sylw: 733 gwaith Disgrifiad o'r cynnyrch: mae'r prif siafft yn mabwysiadu pedwar gêr hydrolig, nad oes ganddo ddosbarth, anhyblygedd uchel, torque torri uchel a thorri cryf. Nodweddion cynnyrch a pharamedrau Triniaeth heneiddio cyfrwy gwely, cyfrwng wyneb canllaw ...
Swyddogaeth
Beth yw Rhannau Sbâr Peiriant Melino CNC?
Melino CNC yw'r un broses beiriannu melino yr ydym yn ei hadnabod ac yn ei charu, gan ychwanegu rheolaeth gyfrifiadurol. Melino yw torri deunydd fel metel, plastig, neu bren, gan ddefnyddio offeryn cylchdroi. Mae pob agwedd, fel llwybr offer torrwr, cyfradd bwydo, a dilyniant offer, yn cael ei bennu gan y rheolaethau.
Mae yna sawl math gwahanol o beiriannau melin CNC sy'n caniatáu lefelau amrywiol o gymhlethdod yn y broses dorri. Mae'r peiriannau symlaf yn tueddu i fod â thair echel symud, ond gall modelau mwy cymhleth gael pump neu fwy. Defnyddir y peiriannau hyn ar gyfer gwneud rhannau mwy cymhleth.

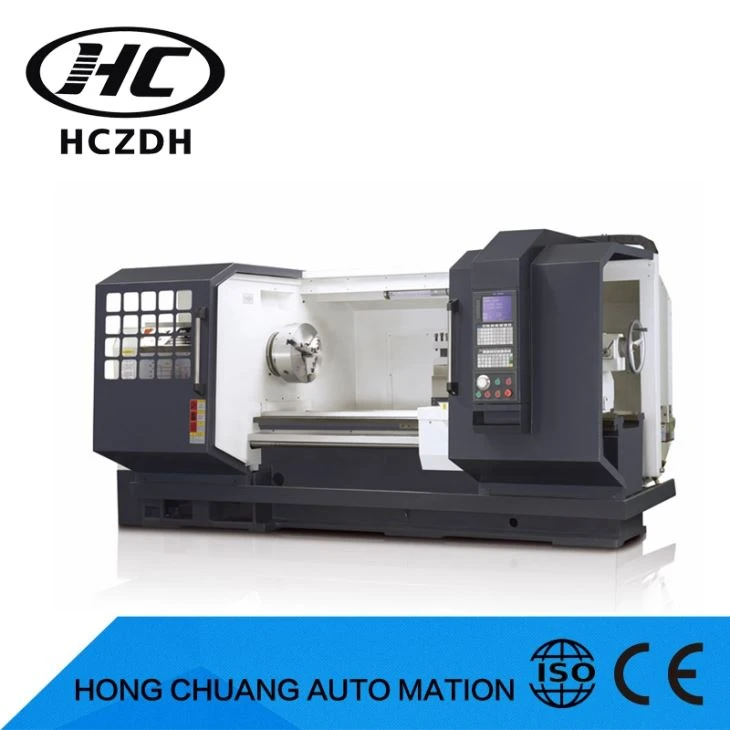

Enw'r cynnyrch: ck6163/80
Categori: CNC turn
Mynegai sylw: 733 o weithiau
Disgrifiad o'r cynnyrch: mae'r brif siafft yn mabwysiadu pedwar gêr hydrolig, nad oes ganddo ddosbarth, anhyblygedd uchel, torque torri uchel a thorri cryf.
Nodweddion cynnyrch a pharamedrau
Triniaeth heneiddio cyfrwy gwely, canllaw arwyneb quenching amledd canolig, triniaeth plastig, gwydnwch economaidd.
Deiliad offer trydan anhyblyg uchel cyfres I sydd newydd ei ddylunio gyda lleoliad manwl gywir, selio da a pherfformiad rhagorol.
Mae pen pen y gwely yn gêr newid trydan, lleihau'r dwysedd llafur, mae'r llawdriniaeth yn gyfleus.
Manteision Rhannau Sbâr Peiriant Melino CNC
Cywirdeb a Chywirdeb
Mae gan beiriannau melino CNC gywirdeb a manwl gywirdeb uwch. Felly, gallant greu rhannau yn ôl eu manyleb dechnegol. O ganlyniad, gallant felino rhannau â goddefiannau mor dynn â 0.0004. Hefyd, mae bod yn broses awtomataidd yn lleihau'r siawns o gamgymeriadau dynol.
Cyflym ac Effeithlon
Mae melinwyr CNC yn cynnig gweithrediad cyflym, effeithlonrwydd uchel o'i gymharu â melinwyr confensiynol, yn bennaf oherwydd eu gallu i ddal offer torri lluosog trwy newidiwr offer awtomatig (ATC). Unwaith y bydd dyluniad wedi'i raglennu, gall y peiriannau hyn weithredu'n barhaus gydag ychydig iawn o oruchwyliaeth ddynol, gan wneud y mwyaf o gynhyrchiant ac effeithlonrwydd adnoddau - yn arbennig o werthfawr ar gyfer prosiectau ar raddfa fawr.
Deunydd Cydweddol Mawr
Mae'r broses yn gydnaws â llawer o ddeunyddiau cydnaws, ee plastig, cyfansoddion a metelau. Felly, efallai mai melino CNC yw'r broses berffaith unwaith y bydd gennych floc o ddeunydd.
Galluoedd Dylunio Eang
Gall melino CNC gynnwys ystod eang o ddyluniadau, o siapiau syml i ffurfiau tri dimensiwn cymhleth. Mae ei weithrediad aml-echel datblygedig yn caniatáu ar gyfer creu geometregau cymhleth a fyddai'n heriol neu'n amhosibl eu cyflawni gyda dulliau peiriannu confensiynol.
Amlochredd Deunydd
Mae'r broses melino hon yn addasadwy i amrywiaeth eang o ddeunyddiau, gan gynnwys metelau, plastigion, gwydr, pren a cherrig. Mae hyblygrwydd o'r fath yn galluogi gweithgynhyrchwyr i ddewis y deunydd mwyaf priodol ar gyfer eu cymwysiadau penodol, gan wella ansawdd cyffredinol y cynnyrch.
Prif baramedrau technegol
| Prosiect |
Uned |
Cyfres CK63 |
|
|
Diamedr troi uchaf dros y gwely |
mm |
630 |
|
|
Rall rhychwant |
mm |
550 |
|
|
Hyd y darn gwaith mwyaf |
mm |
1500 3000 |
|
|
Hyd torri uchaf |
mm |
13502850 (Li D) |
|
|
Y diamedr torri uchaf |
Tyred fertigol |
mm |
630 |
|
Y sleid cylchdro diamedr mwyaf |
mm |
350 |
|
|
Y diamedr torri uchaf |
Tyred llorweddol |
mm |
Chwe 500 yn gorwedd, yn gorwedd wyth 410 |
|
Y sleid cylchdro diamedr mwyaf |
mm |
Chwe 350 yn gorwedd, yn gorwedd wyth 310 |
|
|
Gwerthyd yn dod i ben math a chod |
mm |
D11 |
|
|
Cwci |
â llaw |
|
325 |
|
Pwysedd hydrolig |
Modfedd |
12 neu 15★ |
|
|
Tapr gwerthyd blaen |
System fetrig |
Φ120 1:20 |
|
|
turio spindle |
mm |
104 |
|
|
Cyflymder gwerthyd |
n |
Pedwerydd gêr aotomatig Addewid |
|
|
Ystod cyflymder gwerthyd |
r/munud |
17-128;38-278;75-570;170-1000 |
|
|
Prif bŵer modur |
kw |
11 |
|
|
Uchder y ganolfan |
O'r Gwely |
mm |
315 |
|
O'r ddaear |
mm |
1110 |
|
|
Llwybr cyflym X/Z |
m/munud |
4.0/8.0 |
|
|
Teithio echel X (safonol) |
mm |
320 |
|
|
Teithio echel Z (safonol) |
mm |
1350/2850 |
|
|
Diamedr llawes tailstock/strôc |
mm |
100/250 |
|
|
Tailstock tapr tapr |
mm |
Morse 5 |
|
|
Tyred o |
Pedair gorsaf fertigol |
|
· |
|
fertigol chwe-orsaf |
|
★(Cynffon annheilwng) |
|
|
Llorweddol chwe-orsaf |
|
★ |
|
|
Llorweddol wyth-orsaf |
|
★ |
|
|
Maint Arbor |
Cyllell parti |
mm |
□32*32 |
|
Ebillio |
mm |
32 |
|
|
Ffrâm y ganolfan |
mm |
20-170·/3m 80-250★ |
|
|
Gyda thyred |
|
20-110·/3m 100-150★ |
|
|
Cyfanswm cynhwysedd y trydan |
KVA |
30 |
|
|
Pwysau peiriant (Net / Gros) |
kg |
4000% 2f4800 (CK63135) |
|
|
kg |
6000% 2f7100(CK63285) |
||
|
kg |
|
||
Cydrannau Peiriant Melino CNC
Mae'r peiriant yn cynnwys sawl cydran gyda gwahanol swyddogaethau i gyflawni'r weithred dorri. Mae pob melinydd CNC yn wahanol o ran soffistigedigrwydd a dyluniad y cydrannau hyn. Serch hynny, nid yw eu swyddogaethau yn newid. Isod mae'r cydrannau cyffredinol a welwch mewn un
Ffrâm
Mae'r ffrâm yn gyfrifol am sefydlogrwydd ac anhyblygedd y peiriant. Mae'n gartref i gydrannau eraill fel y sylfaen, colofnau datodadwy, a stoc pen (elfen bwysig sy'n gartref i'r gwerthyd).
gwerthyd
Y gwerthyd yw uned gylchdroi gyfan y peiriant melino sy'n cynnwys y siafft sy'n dal yr offer torri a rhannau eraill. Mae naill ai'n llorweddol neu'n fertigol, yn dibynnu ar y peiriant melino. Mae modur yn cylchdroi y spindle ar yr echelin a bennir gan y rheolwr CNC.
Echelau
Yr echelinau cyffredinol yw x (fertigol), y (llorweddol), a z (dyfnder). Fodd bynnag, mae echelinau cylchdroi eraill wedi'u cynnwys yn seiliedig ar rai peiriannau; A, B, ac C.
Gall gwahanol beiriannau gylchdroi ar hyd yr echelin yn dibynnu ar eu soffistigedigrwydd. Er enghraifft, gall 4-peiriannau melino CNC echelin gylchdroi ar yr echelin A tra bod 5-echelin yn gallu cylchdroi ar echelinau A ac C neu echelinau B ac C.
Colofnau
Mae'r colofnau'n gorffwys ar y gwaelod sy'n cynnwys cronfa oerydd a phwmp. Felly, mae'n gweithredu fel cefnogaeth i oeri'r peiriant yn ystod y broses dorri. Gall y golofn fod yn sengl. Fodd bynnag, mae hyn yn dibynnu ar gymhlethdod y peiriant.
Panel Rheoli CNC
Mae'r CNC yn cynnwys monitor CNC a botymau rhaglennu ar gyfer mewnbynnu data a chodau. Felly, mae'n rheoli'r broses melino. O ganlyniad, dyma system nerfol y peiriant.
Newidiwr Offer Awtomatig (ATC)
Drwm ATC:Maent yn addas ar gyfer melino sydd angen llai na 30 o offer.
Cadwyn ATC:Maent yn addas ar gyfer melino sy'n gofyn am fwy na 30 o offer. Mae'r rhain naill ai wedi'u gosod yn y golofn neu wedi'u gosod ar wahân i'r peiriant.
Yr uchod yw'r cyflwr cyffredinol sy'n gwahanu gwahanol fathau o ATC. Fodd bynnag, gall nifer yr offer newid yn seiliedig ar ddyluniad a gwneuthurwr y peiriant melino.
Deiliaid Offer
Mae deiliad yr offeryn yn dal yr offer torri i'r peiriant CNC. Mae yna wahanol ddyluniadau a meintiau, a'r tri phrif fath o ddeiliaid offer yw: BT, CAT, a HSK.
Deiliaid Offer BT:Y maint safonol yn y diwydiant, Maent yn cynnwys dyluniad cadarn gyda bwlyn cadw sy'n defnyddio edafu metrig.
Deiliaid Offer BBT:Mae'r fersiynau uwchraddedig hyn yn cynnwys pwyntiau cyswllt dwbl gyda'r werthyd, gan wella sefydlogrwydd ac anhyblygedd. Fe'u hargymhellir yn fawr ar gyfer cymwysiadau melino CNC.
Deiliaid Offer HSK (Hollow Taper Shank):Mae gan ddeiliaid offer HSK, a gynlluniwyd yn Ewropeaidd, yr un ongl â deiliaid offer BT ond maent yn cynnwys rhigol cyfeiriadedd ychwanegol yn y fflansau, sy'n eu gwneud yn addas ar gyfer peiriannu cyflym gyda goddefiannau tynn.
Tabl
Y bwrdd yw'r sylfaen gadarn lle rydych chi'n gosod y darn gwaith a'r clamp gan ddefnyddio gosodiadau neu is. Mae'r math o fyrddau a'u swyddogaethau ychwanegol yn dibynnu ar y peiriant. Er enghraifft, mae rhai byrddau'n defnyddio slotiau T ar gyfer clampio hawdd. Enghraifft arall yw'r melinydd CNC llorweddol sy'n defnyddio paledi Tap-tyllau gyda hyblygrwydd mawr.
Tanc Oerydd
Mae'r tanc oerydd yn cynnwys oerydd a gyflenwir i'r wyneb torri neu'r gwerthyd yn ystod melino. Gan fod melino yn cynhyrchu gwres, mae'n helpu i oeri'r wyneb ac ymestyn oes y peiriant. Mae yna wahanol feintiau o danciau oerydd. Dylid teilwra'r gorau i'r gweithrediad peiriannu.
Sut mae peiriannau melino CNC yn gweithio?
Er mwyn ei dorri i lawr yn y ffordd symlaf bosibl, mae melino CNC yn cynnwys proses pedwar cam:
Cam 1: Creu model CAD
Mae peirianwyr yn defnyddio rhaglen ddylunio i greu model CAD o gydran benodol.
Cam 2: Trosi model CAD ar gyfer peiriant CNC
Nesaf, mewnforiwch y model CAD i'r system weithgynhyrchu gyda chymorth cyfrifiadur CAM. Wedi'i wneud yn iawn, fe gewch chi gyfres o gyfarwyddiadau digidol sy'n dweud wrth y peiriant CNC beth i'w wneud - a elwir fel arall yn G-god. Mae gorchmynion cod-G yn gadael i beiriannau nodi ble i symud a pha mor gyflym i'w wneud i wneud cydran benodol.
Cam 3: Sefydlu'r peiriant melino CNC
Atodwch y darn gwaith neu'r bloc o ddeunydd ar wely'r peiriant a gwnewch yn siŵr ei fod wedi'i alinio'n iawn trwy offer mesureg neu stilwyr cyffwrdd. Gosodwch werthyd y peiriant a gwnewch yr holl gamau angenrheidiol ar gyfer sefydlu'r peiriant melino.
Cam 4: Dechreuwch y broses melino
Llwythwch y rhaglen i gychwyn y broses melino CNC. Mae'r offer torri arbenigol yn cylchdroi ar gyflymder uchel neu chwyldro sefydlog y funud i dynnu deunydd o'r darn gwaith - nes ei fod yn ailadrodd y gydran a ddymunir yn gywir.
Manylion offer
Y dystysgrif patent
Disgrifiad o'r gwasanaeth
1. Gwaith gwasanaeth ar ôl gwerthu o dan arweiniad unedig y rheolwr cyffredinol, y cyfarwyddwr gwasanaeth ôl-werthu yw'r cyfrifoldeb uniongyrchol.
2. Yn y gwaith gwasanaeth ôl-werthu, bydd y dirprwy gyfarwyddwr cynhyrchu yn gyfrifol am drefnu a datrys y materion traws-sector.
3. Yn y gwasanaeth ôl-werthu, dylid rhoi'r gefnogaeth fwyaf pwerus i adrannau eraill o ran gweithlu, adnoddau materol a chymorth technegol.
4, syniadau gweithio, dulliau a mesurau yn y system hon, proses, manyleb, hyfforddiant, dirprwy gyfarwyddwr y gwasanaeth goruchwylio ac ôl-werthu gan y cyfarwyddwr cynhyrchu â gofal, y ganolfan hon yn gweithio ar gefnogaeth, arweiniad, arolygu, arholiad.
5. Nid yw gwybodaeth parti cyfathrebu a chynnal a chadw ein ffatri, yr holl bersonél gweithio a gadael yn cael gollwng, mae'r warant yn unol â gweithdrefnau.
6. Mae'r system hon yn gyfrifol am ddehongli a gwella'r diffygion amherffaith neu bresennol gan y ganolfan farchnata uniongyrchol
